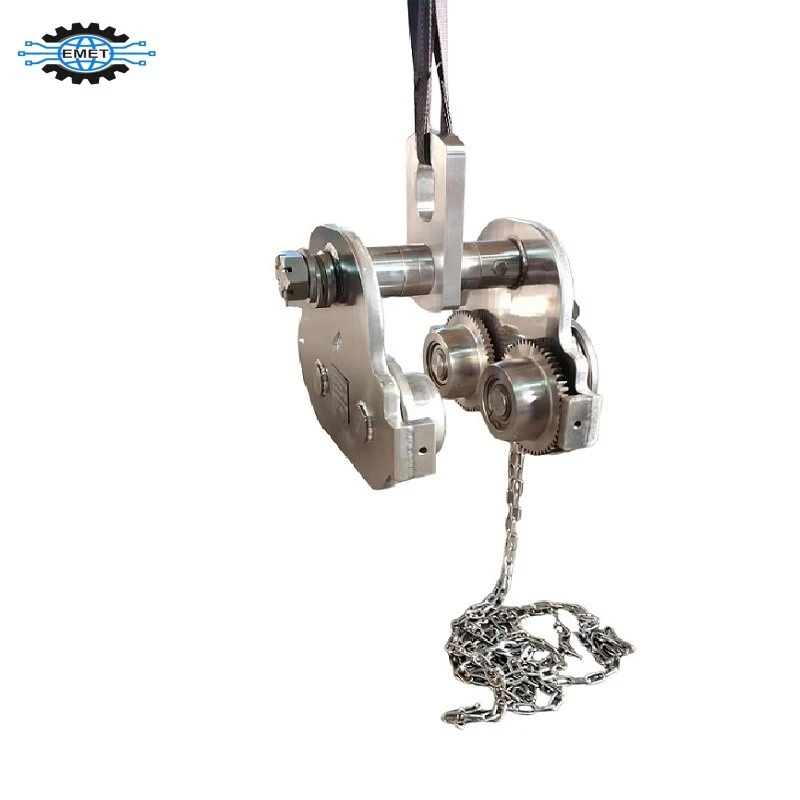

Chariot à poutre en acier inoxydable
Aperçu
Ce chariot à traction manuelle est entraîné par des chaînes et se déplace sur la bride inférieure du rail à poutre en I, tandis que le chariot à poussée manuelle pousse et soulève directement les objets lourds à la main. Le palan manuel, qui est monté sur la partie inférieure du chariot à poutre en acier inoxydable pour former un palan manuel à marche, peut être installé sur des lignes de transport aérien à poulies droites ou courbes ou sur des ponts roulants manuels à poutre unique. Le chariot à poutres en acier inoxydable est largement utilisé pour l'installation d'équipements et le levage de marchandises dans les usines, les sites miniers, les quais, les chantiers navals, les entrepôts et les centres de données. Il offre des avantages significatifs, en particulier pour la maintenance des équipements dans des emplacements hors réseau-où l'alimentation électrique n'est pas disponible.
Principales caractéristiques
1. Comme il s’agit d’un modèle manuel, il est sûr à travailler et facile à entretenir ;
2. La structure est compacte, la taille d'installation est petite et la distance entre les jantes des rouleaux peut être facilement ajustée en fonction des exigences de largeur de voie ;
3. L'arbre du rouleau est équipé de roulements qui ont une efficacité de déplacement élevée et de faibles forces de poussée et de traction ;
4. L'arbre du rouleau adopte une bande de roulement spéciale, qui peut se déplacer sur une piste plate avec une pente de 1:6 ou moins ;
5. La conception de la roue est dotée d'une jante qui lui permet de parcourir des courbes avec des rayons de courbure plus petits.
Paramètres techniques
|
Chariot à poutres en acier inoxydable série TGP-Type à traction |
|||||||
|
Numéro de modèle. |
TGP01 |
TGP02 |
TGP03 |
TGP04 |
TGP10 |
TGP20 |
|
|
Charge nominale (T) |
1 |
2 |
3 |
5 |
10 |
20 |
|
|
Charge testée (T) |
1.25 |
2.25 |
3.25 |
5.25 |
10.825 |
20.825 |
|
|
Hauteur de travail standard (M) |
2.5 |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
|
|
Force de traction manuelle à pleine charge (N) |
80 |
140 |
150 |
170 |
320 |
2*320 |
|
|
Courbe minimale R traversée (m) |
1.0 |
1.1 |
1.3 |
1.4 |
1.7 |
5 |
|
|

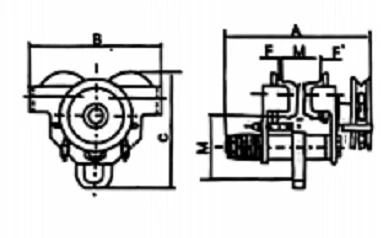

Dimensions principales |
A |
280 |
318 |
340 |
365 |
410 |
475 |
|
B |
236 |
273 |
320 |
366 |
389 |
789 |
|
|
C |
211 |
236 |
295 |
334 |
460 |
575 |
|
|
H |
115 |
130 |
164 |
177 |
237 |
300 |
|
|
F(F) |
3 |
||||||
|
I-BéquipeTétagère Largeur(mm) |
80-146 |
80-168 |
80-168 |
100-170 |
122-203 |
122-203 |
|
|
Poids net (kg) |
14 |
16 |
24 |
36 |
90 |
215 |
|
|
Chariot à poutres en acier inoxydable série TGS-Type à pousser |
||||||
|
Numéro de modèle. |
TGS01 |
TGS02 |
TGS03 |
TGS04 |
TGS10 |
|
|
Charge nominale (T) |
1 |
2 |
3 |
5 |
10 |
|
|
Charge testée (T) |
1.25 |
2.25 |
3.25 |
5.25 |
10.825 |
|
|
Courbe minimale R traversée (m) |
1.0 |
1.1 |
1.3 |
1.4 |
1.7 |
|
|

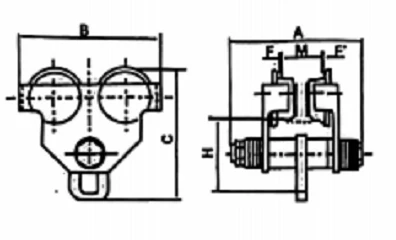

Dimensions principales |
A |
242 |
280 |
300 |
316 |
343 |
|
B |
236 |
273 |
320 |
366 |
389 |
|
|
C |
211 |
236 |
295 |
334 |
460 |
|
|
H |
115 |
130 |
164 |
177 |
237 |
|
|
F(F) |
3 |
|||||
|
I-BéquipeTétagère Largeur(mm) |
80-146 |
80-168 |
80-168 |
100-170 |
122-203 |
|
|
Poids net (kg) |
8 |
10 |
24 |
36 |
83 |
|
La comparaison du chariot à traction sur poutre et du chariot à poussée sur poutre
|
|
Mode de conduite |
Structure |
Applications |
|
Chariot à traction sur poutre en acier inoxydable TGP |
Entraîné par une chaîne, l'opérateur tire sur la chaîne pour amener le chariot à se déplacer le long de la piste à poutre en I-. |
Equipé de roues et de chaînes, le modèle TGP10 intègre un mécanisme de réduction pour économiser les efforts. |
Convient aux scénarios avec un espace élevé, des charges lourdes ou un contrôle précis de la vitesse de déplacement, particulièrement adapté aux environnements sans alimentation électrique. |
|
Chariot poussoir à poutre en acier inoxydable TGS |
Directement poussé par la main d'œuvre, s'appuyant sur la poussée pour faire glisser le chariot sur la voie. |
Equipée de roues universelles, la structure se concentre davantage sur le glissement en douceur et la stabilité. |
Plus adapté aux situations avec un faible dégagement, une charge légère sur de courtes distances et des opérations fréquentes, telles que le transfert de matériaux dans les ateliers et les entrepôts. |

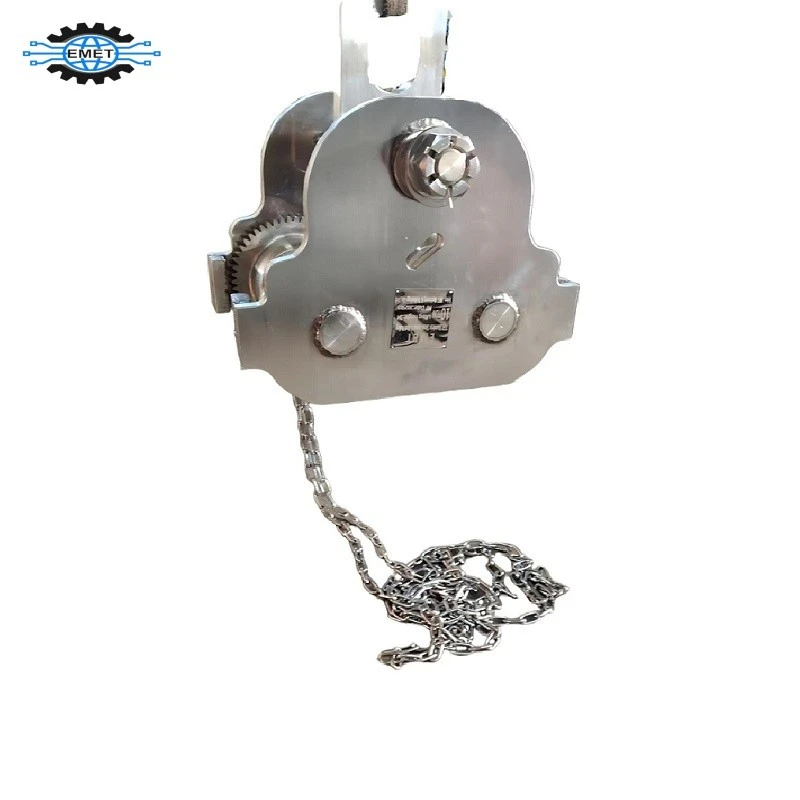

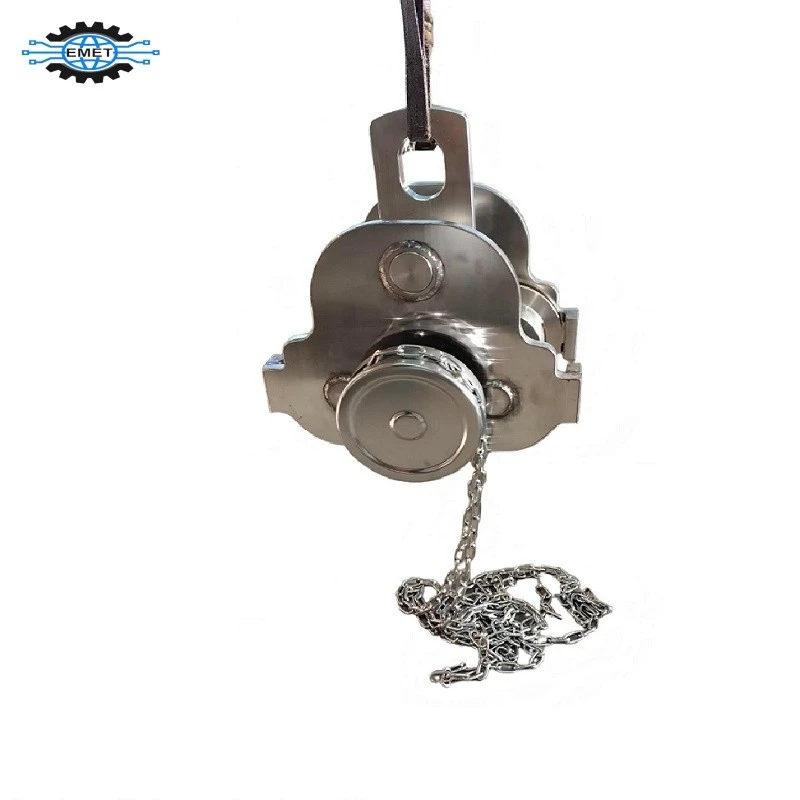

Photos du produit en usine
Tout ce que vous devez savoir
EMET sera votre expert le plus professionnel en solutions de manutention.
1.Quels sont les avantages du matériau en acier inoxydable 304 ?
La résistance à la corrosion de l'acier inoxydable 304 provient de sa composition chimique (contenant 18 % de chrome, 8 % de nickel et une petite quantité de carbone). L'élément chrome forme un film protecteur dense d'oxyde de chrome sur la surface, qui peut résister efficacement à la corrosion de l'atmosphère, de l'eau, des solutions acides (telles que l'acide sulfurique dilué, l'acide phosphorique) et des milieux alcalins faibles.
De plus, l'acier inoxydable 304 peut maintenir sa stabilité dans la plage de température de -196 degrés à 800 degrés, sans risque de rupture fragile dans des environnements à basse -température et une excellente résistance à l'oxydation dans des environnements à haute -température, ce qui le rend adapté aux équipements de réfrigération, aux fours à haute température et à d'autres scénarios.
2. Quelles suggestions EMET a-t-il pour la sélection du modèle ?
Si des objets lourds doivent être soulevés et déplacés le long de la voie sur une longue distance, le type de chariot à poutre en acier inoxydable de la série TGP -à traction est préféré ; S'il est utilisé pour le transport horizontal de charges légères, à haute fréquence-et sur de courtes distances (comme le retournement des treillis en acier dans les usines électroniques), le chariot à poutre à poussée manuelle de la série TGS est plus pratique. Sélectionnez différents modèles de charge en fonction de la charge maximale.
3.La longueur de la chaîne du chariot à poutre de traction manuelle de la série TGP peut-elle être personnalisée ?
La longueur standard est de 3 mètres et la longueur peut être personnalisée.
4.Ce chariot à poutre en acier inoxydable peut-il être utilisé dans des environnements tels que les mines ?
En raison de sa nature non électrifiée et de la résistance de son matériau en acier inoxydable aux étincelles, ce produit peut être utilisé dans des environnements-antidéflagrants tels que les mines.
