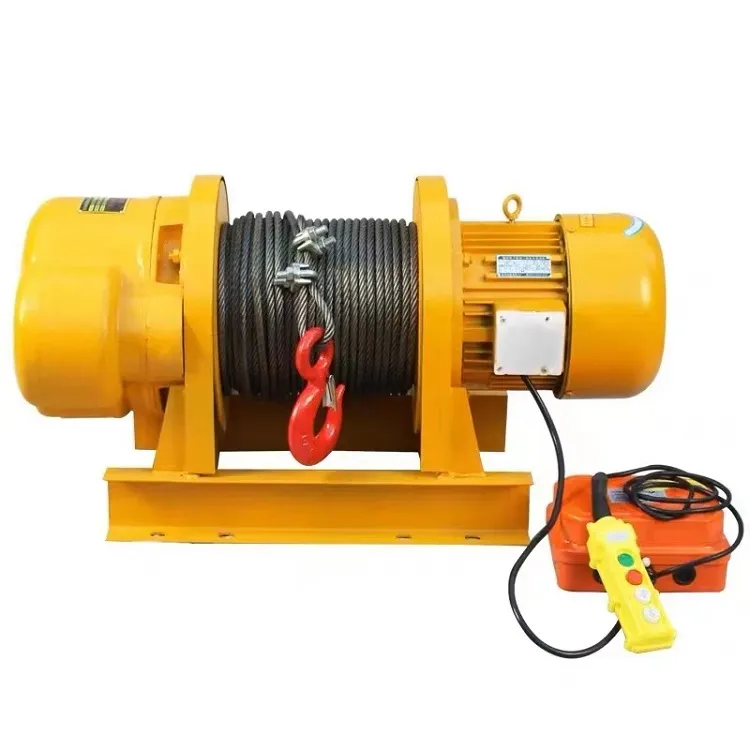

Treuil portatif robuste
Description
Le treuil portable robuste de la série EMET-CD est une sublimation de la conception basée sur le treuil électrique EMET-K, garantissant les avantages de sécurité originaux des équipements spécialisés. Il peut être utilisé seul pour la traction horizontale et également à des fins de levage.
Cette machine présente une structure compacte, un poids léger, une petite taille et une utilisation facile, avec une capacité de charge allant de 2 à 20 tonnes. Il constitue un outil précieux pour améliorer les conditions de travail, accroître la productivité du travail et constitue un équipement couramment utilisé dans les entreprises de construction navale.
Principales caractéristiques
1.La structure est composée de sept composants principaux : un réducteur, un dispositif à tambour, un dispositif à crochet, un accouplement, un câble flexible, un moteur électrique et un système de commande électrique. Il est convivial et facile à entretenir, ce qui contribue à rationaliser les processus de maintenance des produits.
2. Un moteur électrique avec une force de démarrage importante et un frein conique est utilisé pour permettre des démarrages directs fréquents pendant le fonctionnement intermittent du produit, fournissant un couple maximum de 2,4 à 3 fois le couple nominal.
3. La vitesse de levage peut être réglée entre une vitesse simple et une vitesse double à l'aide du bouton de commande.
4. Réducteur : Un réducteur à trois étages à engrenages hélicoïdaux modulaire standard est utilisé. Les engrenages et arbres d'engrenages sont forgés et traités à partir d'acier 40Cr ou 20CrMnTi, et ont subi un traitement thermique. Ils sont tous supportés par des roulements, et le carter est en fonte avec un assemblage précis.
5. Dispositif à tambour : Le tambour est constitué de tuyaux en acier sans soudure et relié au réducteur par des cannelures. L'autre extrémité est supportée par un roulement sur la partie saillante de l'avant conique du moteur.
6. Crochet : Fabriqué en acier forgé, le crochet est conçu dans un type à roue unique, tandis que la poulie est fabriquée en fonte ou en acier moulé ;
7. Accouplement : Le couple du moteur électrique est transmis au réducteur via un accouplement élastique de type griffe, qui peut absorber l'impact de la charge et obtenir un démarrage en douceur.
8.Système de contrôle électronique : Le système de contrôle se compose principalement d'un boîtier de commande et d'une boîte à boutons de fonctionnement, qui sont équipées de fonctions telles que l'arrêt d'urgence et l'opération inverse.
Tableau technique


| Treuil portatif robuste série EMET-CD | ||||||||
|
Numéro de modèle. |
EMET-CD02 |
EMET-CD03 |
EMET-CD05 |
EMET-CD10 |
EMET-CD16 |
EMET-CD20 |
||
|
Capacité de levage |
T |
2 |
3 |
5 |
10 |
16 |
20 |
|
|
Hauteur de levage |
M |
2~30 |
2~30 |
2~30 |
2~30 |
2~30 |
2~30 |
|
|
Vitesse de levage |
m/min |
8/16 |
8/16 |
8/16 |
8/16 |
8/16 |
8/16 |
|
|
Câble métallique |
Diamètre |
mm |
11 |
13 |
16 |
16 |
18 |
22 |
|
Style structurel |
/ |
D-6X37+1 |
D-6X37+1 |
D-6X37+1 |
D-6X37+1 |
D-6X37+1 |
D-6X37+1 |
|
|
Capacité |
KW |
30.4/3 |
4.50.4/4.5 |
7.50.8/7.5 |
131.5/13 |
131.5/13 |
19 |
|
|
Vitesse de rotation |
tr/min |
1380 |
1380 |
1380 |
1380 |
1380 |
1380 |
|
|
Phase |
/ |
3 |
3 |
3 |
3 |
3 |
3 |
|
|
Tension |
V |
380 |
380 |
380 |
380 |
380 |
380 |
|
|
Actuel |
A |
7.61.25/7.6 |
1124/11 |
182.4/7.11 |
304.3/30 |
304.3/30 |
42 |
|
|
Fréquence |
Hz |
50 |
50 |
50 |
50 |
50 |
50 |
|
Treuil portable robuste en usine
