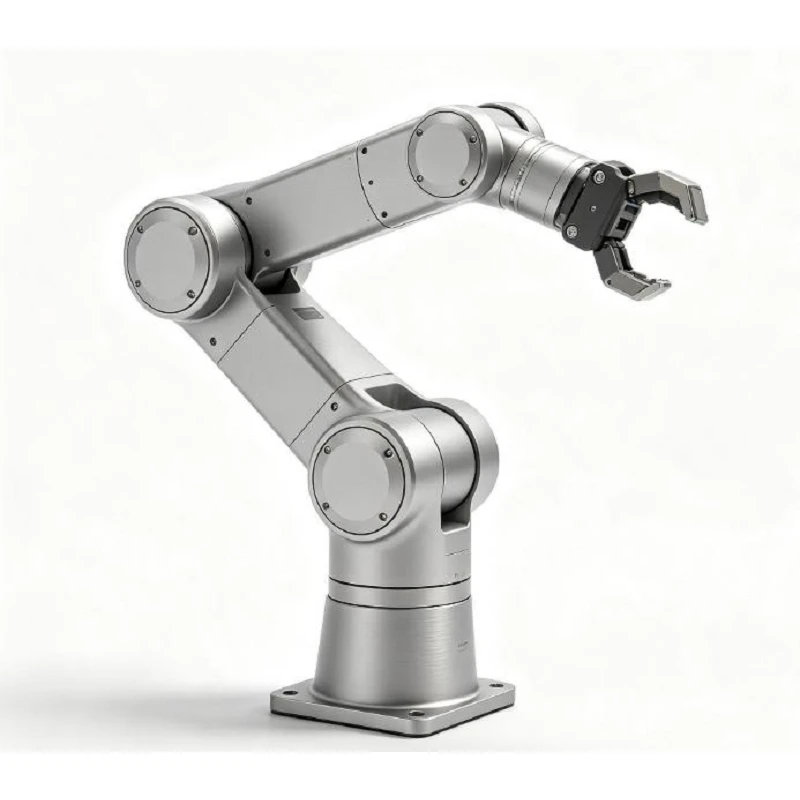

Manipulateur à assistance mécanique

Un manipulateur à assistance mécanique aide les opérateurs à soulever, déplacer, faire pivoter, incliner et positionner les pièces industrielles avec un minimum d'effort physique. En combinant un bras mécanique articulé, un équilibrage pneumatique précis et un dispositif de préhension spécifique à la pièce-, le système supporte le poids total de la charge tout en gardant l'opérateur sous contrôle direct lors des tâches de manutention répétitives.

Chargement et déchargement de machines CNC
Tâche : Transférer les pièces moulées brutes des palettes vers les centres d'usinage verticaux ou horizontaux.
Séquence de manipulation : Ramasser → Soulever → Atteindre l'enceinte → Positionnement précis sur le luminaire → Pince.
Facteurs de conception : rayon de portée, dégagement d’ouverture de porte et résistance aux éclats/liquide de refroidissement.

Assemblage d’automobiles et d’équipements
Tâche : Positionner des composants lourds sur des lignes de châssis mobiles ou stationnaires.
Séquence de manipulation : Levage → Transfert horizontal → Inclinaison/Rotation à 90 degrés → Micro-alignement → Fixation.
Facteurs de conception : verrouillages d’orientation, tolérances d’alignement et ergonomie.

Transfert de ligne de station de production
Tâche : Déplacement à haute fréquence-de pièces entre des convoyeurs ou des cellules de travail adjacents.
Séquence de manipulation : Ascenseur → Transfert rapide → Dépose contrôlée-.
Facteurs de conception : efficacité du temps de cycle, débit pneumatique continu et large enveloppe de mouvement.

Élimine les levages manuels lourds répétés et réduit la tension physique.
Améliore le contrôle et la précision lors du positionnement final.
Prend en charge les opérations de transfert-à haute fréquence sans fatigue de l'opérateur.
Maintient l’opérateur humain directement impliqué dans des tâches de manipulation complexes.

Poignée:L'effecteur final personnalisé engage la pièce en toute sécurité à l'aide de mécanismes de serrage mécaniques, pneumatiques ou à vide dédiés.
Équilibre:Le système pneumatique applique un couple de contre-équilibrage-pour neutraliser le poids total de la charge.
Guide:L'opérateur guide la pièce sans effort le long de la trajectoire cible avec un minimum d'effort physique.
Position:Le système permet un alignement de haute-précision sur les machines, les gabarits ou les lignes d'emballage.

Panne d'alimentation en air-Protection sûre :Conserve la pression pneumatique dans le système pour empêcher la chute de charge lors d'une interruption soudaine de l'alimentation en air comprimé.
Réservoir de réserve tampon :Le réservoir de réception d'air intégré fournit une puissance pneumatique d'urgence pour abaisser la pièce en toute sécurité en cas de panne d'alimentation en air.
Avertissement de basse-pression :Des alertes de sécurité audiovisuelles se déclenchent si la pression du système tombe en dessous des seuils opérationnels.
Verrouillages en cas de mauvais fonctionnement :Empêche la libération accidentelle de la pièce lorsque la charge est suspendue dans les airs-.
Système de freinage de sécurité :Les freins de stationnement et de mouvement mécaniques maintiennent les bras en toute sécurité au ralenti ou en cas de panne de courant.

Pour évaluer votre candidature et fournir une proposition technique précise, veuillez fournir les détails suivants :
Données de la pièce :Poids, dessins 2D/3D, matériau, état de surface et centre de gravité.
Chemin de mouvement :Hauteur de prise-, hauteur de chute-, rayon de portée total, angles de rotation/inclinaison requis.
Disposition du poste de travail :Dimensions de l'espace au sol, hauteur libre sous plafond, structures existantes, disponibilité de l'air comprimé.

Chargement et déchargement de machines CNC :Transférez les composants en toute sécurité entre les palettes, les postes de travail et les bancs de machines avec une grande précision.
Assemblée:Soutenez et positionnez les composants répétitifs pour éliminer la fatigue de l’opérateur et maintenir la précision de l’assemblage.
Transfert de production :Déplacez les objets lourds en douceur entre les cellules de fabrication adjacentes.
Rotation des composants :Réorientez les pièces avant l’usinage, l’inspection ou l’emballage.
Gestion de l'entretien :Aider les techniciens à soulever et à aligner les composants lourds de la machine pendant l'entretien.

L'effecteur final sert d'interface mécanique critique entre le manipulateur et votre pièce. Les méthodes de préhension standard et personnalisées incluent :
Serrage externe/interne :Mâchoires pneumatiques ou mécaniques adaptées à la géométrie de la pièce
Poussoirs à vide et magnétiques :Pour la tôle, les surfaces planes ou les pièces non-poreuses
Engagement avec crochets et trous :Fixations dédiées à l'extension des broches ou aux-points de levage
Rotateurs et inclineurs motorisés :Actionneur pneumatique-modules de rotation et d'inclinaison à 90 degrés/180 degrés
