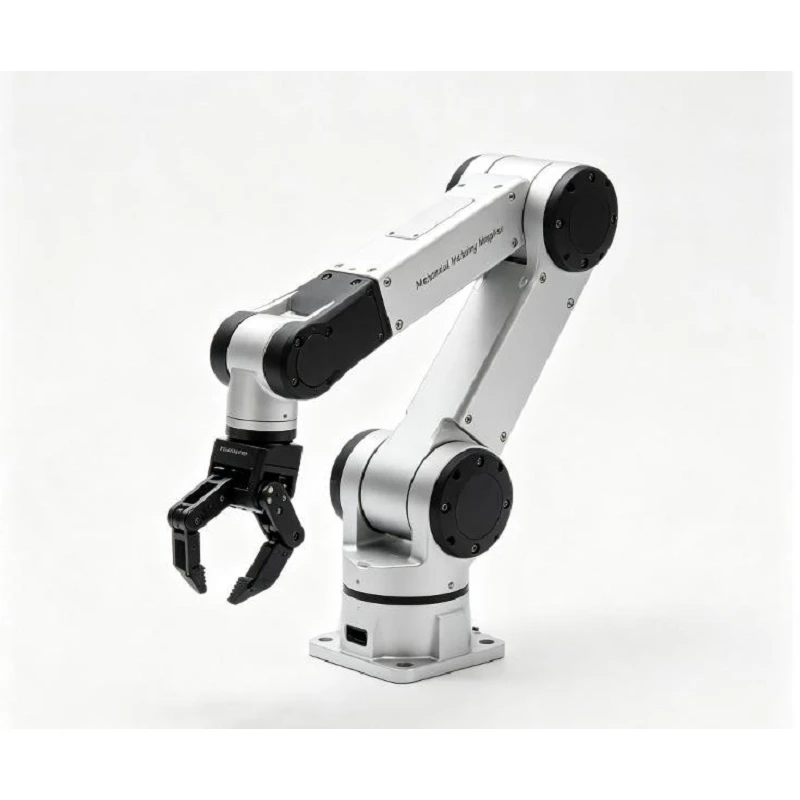

Manipulateur de manutention mécanique

Le manipulateur mécanique de manutention est un système d'équilibrage à bras rigide-conçu pour soulever, transférer, positionner, faire pivoter et incliner des pièces au sein d'un poste de travail défini.

Un système d'équilibrage mécanique à assistance pneumatique-contrecarre le poids de la charge, permettant aux opérateurs de guider des pièces lourdes, encombrantes ou décentrées-avec un minimum d'effort physique. Chaque unité est conçue sur mesure-en fonction des dimensions spécifiques de la pièce à usiner, du centre de gravité, de la portée, de la hauteur de levage, des contraintes de montage et de la méthodologie de préhension.

Chargement de la machine-outil :Chargement et déchargement précis des tours CNC, des fraiseuses, des presses à estamper et des fours de traitement thermique-.
Assemblage d’automobiles et d’équipements lourds :Positionner les moteurs, les transmissions, les panneaux de porte et les composants de châssis sur les lignes de production.
Travail des métaux et fabrication :Déplacement de tôles d'acier lourdes, de soudures, de tuyaux et de poutres structurelles entre les postes de découpe et de soudage.
Opérations de fonderie et de forgeage :Manipulation sûre de pièces métalliques chaudes, rugueuses ou moulées (avec des solutions de préhension à protection thermique).
Maintenance et changement d'outillage :Retrait, transport et alignement de moules d'injection lourds, de matrices d'estampage et de pièces de rechange d'équipement.

Bras articulé rigide :Absorbe les charges de moment élevées, empêche le balancement et maintient la stabilité structurelle pour les opérations à longue-portée ou-décentrées.
Circuit d'équilibrage pneumatique :Contrecarre la masse de la charge utile, créant une sensation d'apesanteur-lors des mouvements verticaux et horizontaux.
Poignée de commande de l'opérateur :Les commandes intégrées permettent un guidage fluide des mouvements, un actionnement par préhension et des fonctions d'inclinaison/rotation.
Application-effecteur final spécifique :Maintient un engagement rigide avec le composant pendant le mouvement.

Levage et abaissement :Déplacement vertical fluide pris en charge par des circuits d'équilibrage de charge automatique-.
Transfert horizontal :Mouvement de l'articulation articulée à faible-friction sur tout le rayon de travail.
Positionnement de précision :Sensation directe de l'opérateur pour l'alignement dans des luminaires serrés ou des boîtiers d'assemblage.
Rotation contrôlée :Rotation manuelle ou motorisée de 90 degrés/180 degrés autour d'axes horizontaux ou verticaux.
Inclinaison et inversion :Système pneumatique motorisé pour tourner les composants avant leur placement ou leur emballage.


Conçu pour protéger les opérateurs, les équipements et les charges utiles dans toutes les conditions d'exploitation :
Protection contre la perte de pression{{0} :En cas de perte d'alimentation en air principale, des clapets anti-retour bloquent la pression dans le cylindre pour empêcher le bras ou la charge de chuter.
Verrouillage anti-chute :Empêche la libération accidentelle de la pièce lorsqu'elle est suspendue dans les airs-.
Double-équilibre de poids :Bascule automatiquement les paramètres de balance entre les états « chargé » et « déchargé ».
Avertissement de basse-pression :Des alertes visuelles/audibles se déclenchent si la pression de la conduite d’alimentation descend en dessous des seuils de fonctionnement.
Limites de surcharge :Les soupapes de sûreté intégrées-empêchent le fonctionnement au-delà des limites dynamiques nominales.


Chaque pince est conçue sur mesure-pour correspondre au matériau, à l'état de surface et à la géométrie mécanique du composant.
Pinces/mâchoires mécaniques :Pour pièces métalliques rigides, pièces moulées, arbres et composants de bloc.
Systèmes d'aspiration sous vide :Pour feuilles lisses, verre, panneaux et boîtiers scellés.
Pinces magnétiques :Pour plaques ferreuses, pièces embouties et acier brut.
Fixations de crochets et de cadres :Pour sacs, fûts, caisses ou assemblages pré-suspendus.


Vérifiez le couple d'ancrage de la base de montage et l'aplomb de la colonne.
Inspecter les connexions des conduites pneumatiques et les régulateurs de pression
Vérifier les limites de mouvement et les fonctions de freinage de sécurité
Testez l'étalonnage de l'équilibrage de charge avec des pièces réelles
Valider tous les arrêts d'urgence et les verrouillages de sécurité

La maintenance préventive de routine garantit une fiabilité opérationnelle à long terme :
Hebdomadaire/Mensuel :Inspectez les filtres à air, vidangez les pièges à eau, vérifiez l'étanchéité des raccords pneumatiques et inspectez l'usure des patins de préhension.
Trimestriel/Annuel :Lubrifiez les roulements de joint, vérifiez les fixations structurelles, vérifiez les réglages des soupapes de sécurité et testez les systèmes de rétention de charge anti-chute.
